Насосы серии P, предназначенные для перекачки чистой воды, промышленных и ливневых вод
Q (расход) — 240 - 32000 м3/ч
H (напор) — 1,8 - 16 м
T (темп-ра жидкости) — до +60 °C
Применение
Насосы серии Р применяются в тех случаях, когда требуется высокая производительность при небольшой высоте подъёма. Насосы Р обычно эксплуатируются как насосы для охлаждающей воды на электростанциях с внешним источником охлаждающей воды и на мелиоративных насосных станциях.
Конструкция
Насосы серии Р – это вертикальные пропеллерные насосы с осевым потоком. Они изготавливаются с одним или двумя перекрытиями, каждый двигатель устанавливается на отдельном перекрытии. Вода поступает в гидравлический узел насоса через свободно погружённую впускную воронку или через входной патрубок, соединённый компенсационным соединением с каналом, подводящим воду из резервуара. Рабочее колесо помещено на нижнем конце вала гидравлического узла насоса. Вода поступает через гидравлический узел, а затем через вертикальную трубчатую колонну к выходному колену насоса, вдоль вала, закреплённого в радиальных подшипниках скольжения, которые смазываются перекачиваемой водой. Ось выходного патрубка насоса расположена горизонтально над перекрытием, на котором установлен насос. Осевой упорный подшипник, установленный перед выпускным коленом – это подшипник качения (шариковый или роликовый), или подшипник типа Мичелл в насосах самых больших размеров. Шариковый подшипник смазывается консистентной смазкой и не требует охлаждения. Роликовые подшипники и подшипники типа Мичелл – масляной смазкой. Масло охлаждается перекачиваемой водой или водой, подаваемой из внешнего источника.
Исполнение
В стандартной версии лопасти рабочих колёс насоса изготавливаются из бронзы или нержавеющей литой стали. Втулки подшипников и защитная втулка вала – из нержавеющей стали, а остальные элементы – из чугуна или углеродистой стали.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Основание под двигатель | 16 | Жёсткая муфта |
2 | Верхний вал | 17 | Шлицевая гайка |
3 | Узел упорного подшипника | 18 | Узел сальника |
4 | Кожух муфты | 19 | Втулка сальника |
5 | Кожух колена | 20 | Втулка подшипника |
6 | Промежуточный вал | 21 | Втулка |
7 | Выпускное колено | 22 | Разъёмная муфта |
8 | Кольцо перекрытия | 23 | Подшипник скольжения |
9 | Вкладыш подшипника | 24 | Втулка |
10 | Нижний вал | 25 | Обтекатель |
11 | Направляющий аппарат | 26 | Подшипник скольжения |
12 | Лопасть рабочего колеса | 27 | Втулка |
13 | Облицовка направляющего аппарата | 28 | Ступица рабочего колеса |
14 | Впускная воронка | 29 | Обтекатель рабочего колеса |
15 | Эластичная муфта |

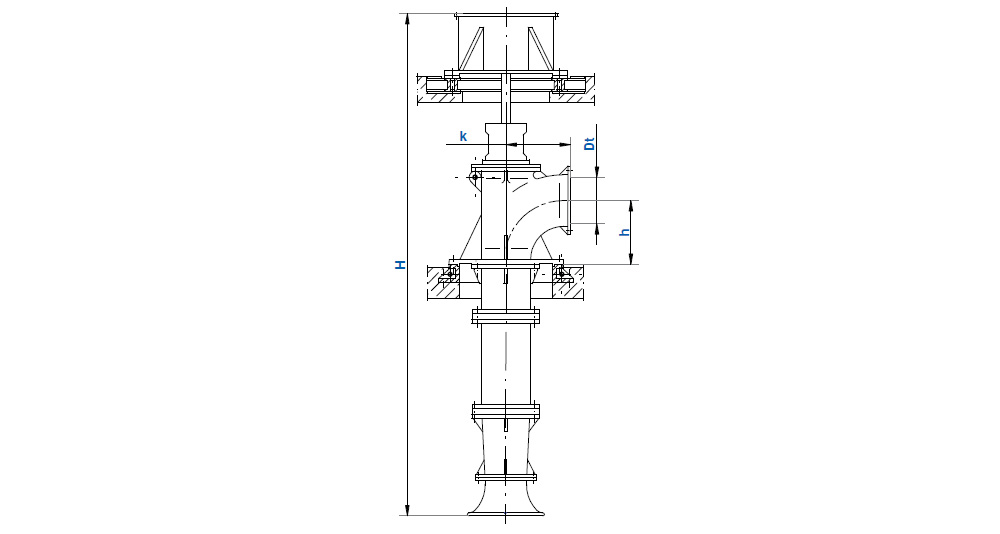

ГАБАРИТНЫЕ РАЗМЕРЫ
Типоразмер насоса |
Размеры [мм] |
|||
---|---|---|---|---|
H | h | k | Dt | |
25P |
2350÷5240 |
350 |
350 |
250 |
30P |
2540÷5560 |
400 |
400 |
300 |
40P |
2700÷6950 |
500 |
500 |
400 |
50P |
2900÷8500 |
550 |
550 |
500 |
60P |
3200÷9170 |
600 |
600 |
600 |
80P |
3770÷10150 |
800 |
800 |
800 |
100P |
5165÷11895 |
900 |
900 |
1000 |
120P |
5600÷12130 |
1000 |
1000 |
1200 |
160P |
7150÷14750 |
1250 |
1250 |
1600 |
180P |
7550÷15485 |
1350 |
1500 |
1800 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Типоразмер насоса и количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость врщения n [об/мин] |
Мощность двигателя Ps [кВт] |
---|---|---|---|---|
25P21-2 |
420 |
4 |
1500 |
7,5 |
30P23-2 |
650 |
4,5 |
1500 |
15 |
30P19-2 |
900 |
5,8 |
1500 |
22 |
40P23-2 |
1250 |
6 |
1500 |
37 |
40P21-2 |
1400 |
9,2 |
1500 |
55 |
40P21-3 |
900 |
4,2 |
1000 |
18,5 |
40P19-2 |
2100 |
9,6 |
1500 |
90 |
50P17-3 |
2100 |
5,7 |
1000 |
45 |
50P17-4 |
1600 |
3,2 |
750 |
22 |
60P23-4 |
2700 |
4 |
750 |
45 |
60P18-3 |
3520 |
9,5 |
1000 |
160 |
60P18-4 |
2900 |
5,7 |
750 |
75 |
80P23-5 |
3800 |
4,5 |
600 |
75 |
80P17-4 |
6100 |
9,5 |
750 |
250 |
80P17-5 |
4900 |
5,8 |
600 |
125 |
100P17-5 |
8500 |
8 |
600 |
320 |
100P17-6 |
7000 |
5,5 |
500 |
160 |
120P23-5 |
13200 |
9 |
600 |
500 |
120P23-6 |
11200 |
6 |
500 |
320 |
160P19-6 |
21200 |
10,5 |
500 |
1000 |
160P19-8 |
17000 |
5,5 |
375 |
400 |
180P19-8 |
32000 |
9,5 |
375 |
1250 |
180P27-8 |
27000 |
5,5 |
375 |
630 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
