Описание товара

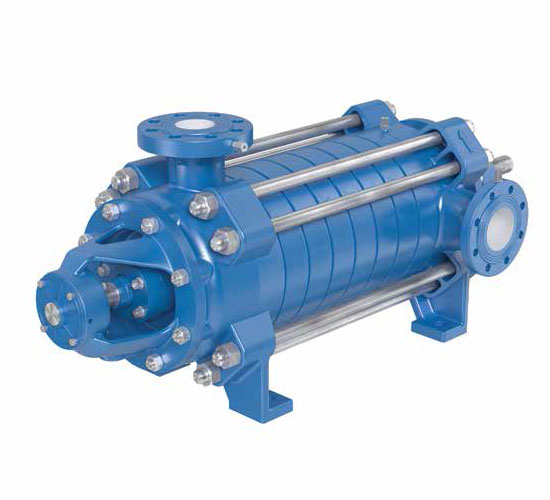

Насосы серии YS предназначены для перекачки промышленных и котловых вод
Q (расход) — 3 - 270 м3/ч
H (напор) — 30 - 900 м
T (темп-ра жидкости) — до +150 °C
Применение
Насосы серии YS предназначены для перекачки промышленной и котловой воды с температурой до 150°C во всевозможных промышленных установках, где требуются хорошие всасывающие свойства.
Типовое применение:
- питание котлов,
- перекачка конденсата,
- мойки высокого давления.
Конструкция
Стационарные горизонтальные многоступенчатые насосы, с последовательно установленными рабочими колёсами закрытого типа, с лопаточными центробежными и центростремительными направляющими аппаратами. Насосы оснащены отличающимся от других рабочим колесом 1-й ступени с улучшенными антикавитационными характеристиками. Осевое усилие передаётся через разгрузочный диск. В насосах 25 - 80YS и 180YS применены подшипники качения с консистентной смазкой, не требующей охлаждения, а в насосах 125 – 150YS вал укреплён в подшипниках скольжения с масляной смазкой.
В зависимости от версии исполнения, в насосах 25 - 80YS для холодной воды (до 80 °C) всасывающий патрубок направлен вбок, а в насосах 25 - 80YS для горячей воды (до 150 °C) он направлен вертикально вверх. В насосах 125 - 150YS всасывающий и нагнетательный патрубки всегда направлены вертикально вверх. В сальниках насосов может быть применено механическое уплотнение или шнуровая набивка.
Исполнение
В стандартном исполнении насосы 25 - 80YS и 180YS изготавливаются из чугуна, а насосы 125 - 150YS – из литой стали.

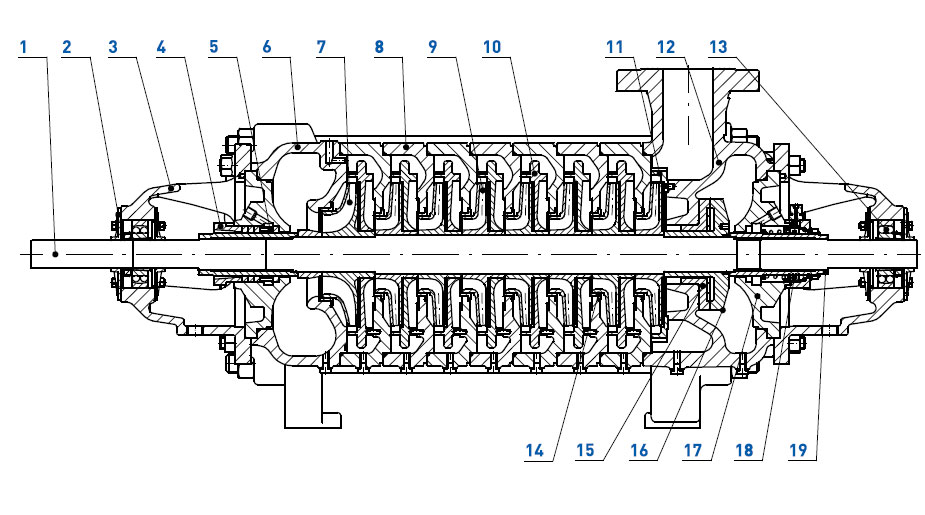

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСОВ 25 - 80YS и 180YS
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 11 | Центробежный направляющий аппарат |
2 | Крышка подшипника | 12 | Корпус нагнетательной камеры |
3 | Корпус подшипника | 13 | Несущий подшипник |
4 | Сальник | 14 | Уплотняющее кольцо |
5 | Гидравлический замок | 15 | Контрпластина |
6 | Корпус камеры всасывания | 16 | Разгрузочная пластина |
7 | Рабочее колесо 1-й ступени | 17 | Крышка сальника |
8 | Ступенчатый корпус | 18 | Шнуровая набивка или механическое уплотнение |
9 | Рабочее колесо | 19 | Защитная втулка |
10 | Центробежный и центростремительный направляющий аппарат |

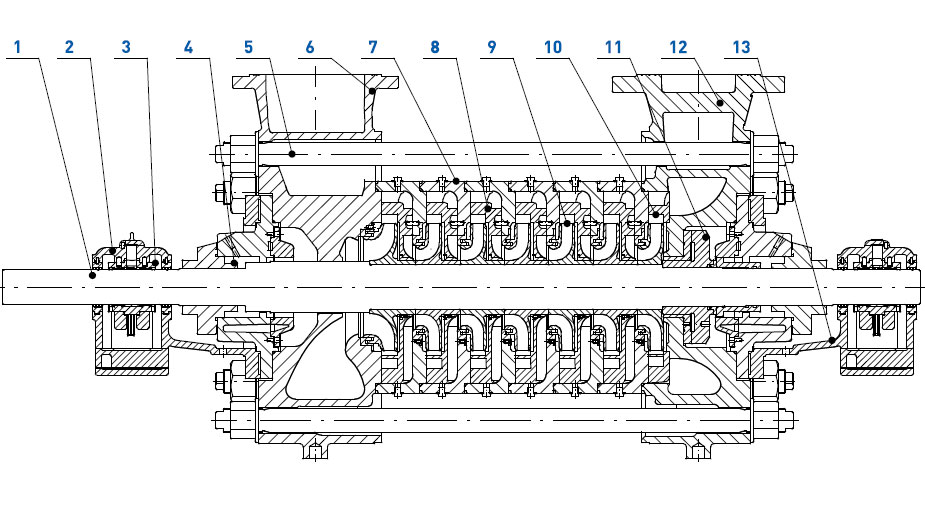

№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 8 | Центробежный и центростремительный направляющий аппарат |
2 | Крышка корпуса подшипников | 9 | Рабочее колесо |
3 | Втулка подшипника | 10 | Центробежный направляющий аппарат |
4 | Механическое уплотнение | 11 | Разгрузочная пластина |
5 | Стяжной болт | 12 | Корпус нагнетательной камеры |
6 | Корпус всасывающей камеры | 13 | Корпус подшипника |
7 | Ступенчатый корпус |

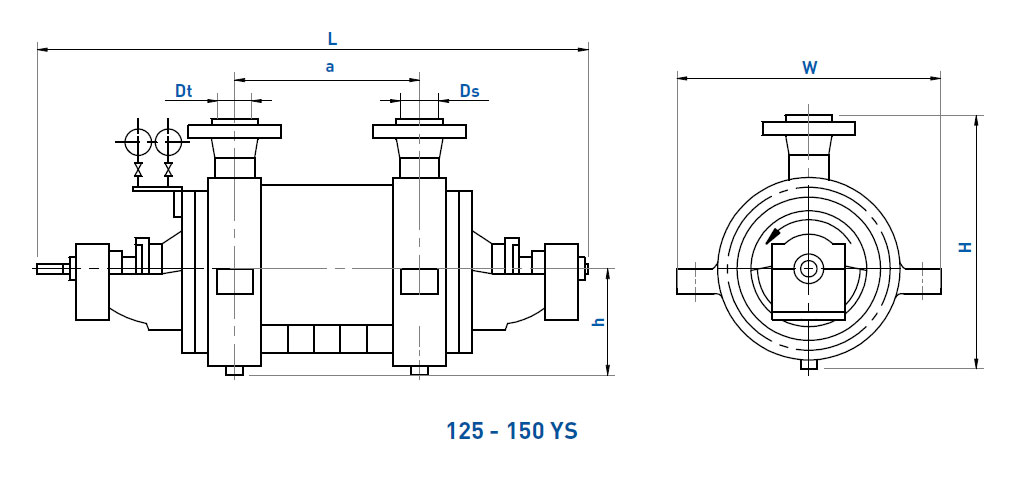

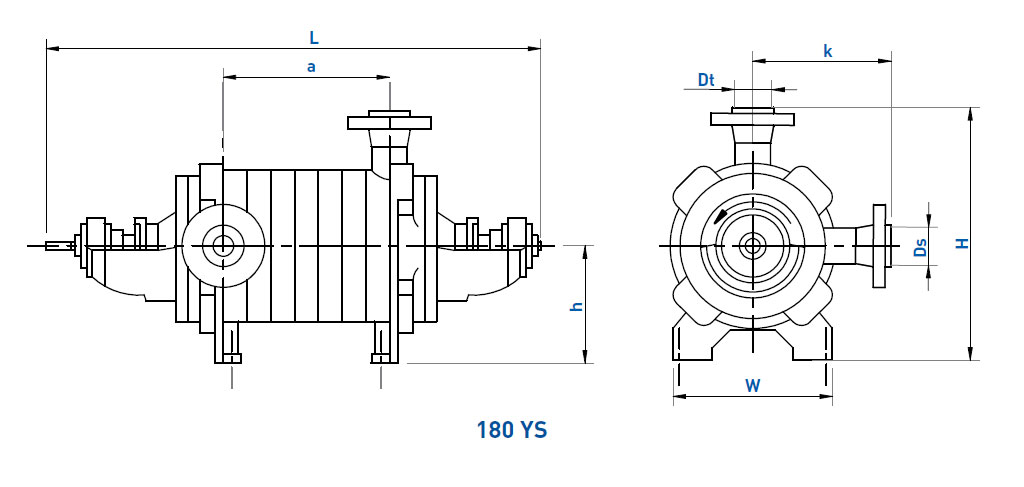

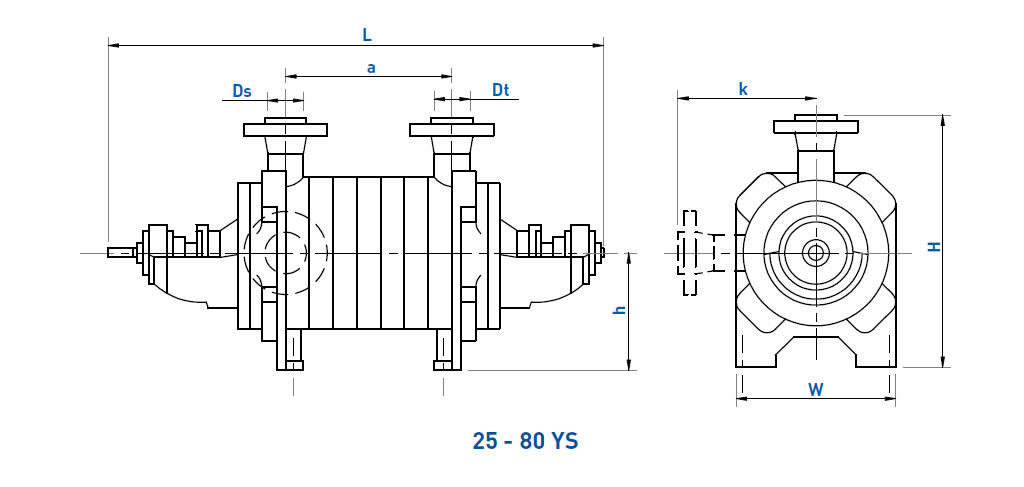

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса |
Количество ступеней |
Размеры [мм] |
Вес m [кг] |
||||||
---|---|---|---|---|---|---|---|---|---|
L | a | W | H | h | Ds | Dt | |||
25YS |
2 |
620 |
95 |
205 |
140 |
210 |
165 |
32 |
25 |
3 |
655 |
130 |
|||||||
4 |
690 |
165 |
|||||||
5 |
725 |
200 |
|||||||
6 |
760 |
235 |
|||||||
7 |
795 |
270 |
|||||||
8 |
830 |
305 |
|||||||
9 |
865 |
340 |
|||||||
10 |
900 |
375 |
|||||||
11 |
935 |
410 |
|||||||
12 |
970 |
445 |
|||||||
13 |
1005 |
480 |
|||||||
14 |
1040 |
515 |
|||||||
15 |
1075 |
550 |
|||||||
32YS |
2 |
645 |
120 |
350 |
160 |
250 |
190 |
40 |
32 |
3 |
685 |
160 |
|||||||
4 |
725 |
200 |
|||||||
5 |
765 |
240 |
|||||||
6 |
805 |
280 |
|||||||
7 |
845 |
320 |
|||||||
8 |
885 |
360 |
|||||||
9 |
925 |
400 |
|||||||
10 |
965 |
440 |
|||||||
11 |
1005 |
480 |
|||||||
12 |
1045 |
520 |
|||||||
13 |
1085 |
560 |
|||||||
14 |
1125 |
600 |
|||||||
15 |
1165 |
640 |
|||||||
40YS |
2 |
711 |
134 |
420 |
200 |
300 |
220 |
50 |
40 |
3 |
758 |
181 |
|||||||
4 |
805 |
228 |
|||||||
5 |
852 |
275 |
|||||||
6 |
899 |
322 |
|||||||
7 |
946 |
369 |
|||||||
8 |
993 |
416 |
|||||||
9 |
1040 |
463 |
|||||||
10 |
1087 |
510 |
|||||||
11 |
1134 |
557 |
|||||||
12 |
1181 |
604 |
|||||||
13 |
1228 |
651 |
|||||||
14 |
1275 |
698 |
|||||||
15 |
1322 |
745 |
|||||||
50YS |
2 |
820 |
165 |
500 |
250 |
350 |
250 |
65 |
50 |
3 |
875 |
220 |
|||||||
4 |
930 |
275 |
|||||||
5 |
985 |
330 |
|||||||
6 |
1040 |
385 |
|||||||
7 |
1095 |
440 |
|||||||
8 |
1150 |
495 |
|||||||
9 |
1205 |
550 |
|||||||
10 |
1260 |
605 |
|||||||
11 |
1315 |
660 |
|||||||
12 |
1370 |
715 |
|||||||
13 |
1425 |
770 |
|||||||
14 |
1480 |
825 |
|||||||
15 |
1535 |
880 |
|||||||
65YS |
2 |
820 |
165 |
500 |
250 |
350 |
250 |
80 |
65 |
3 |
875 |
220 |
|||||||
4 |
930 |
275 |
|||||||
5 |
985 |
330 |
|||||||
6 |
1040 |
385 |
|||||||
7 |
1095 |
440 |
|||||||
8 |
1150 |
495 |
|||||||
9 |
1205 |
550 |
|||||||
10 |
1260 |
605 |
|||||||
11 |
1315 |
660 |
|||||||
12 |
1370 |
715 |
|||||||
13 |
1425 |
770 |
|||||||
14 |
1480 |
825 |
|||||||
15 |
1535 |
880 |
|||||||
80YS |
2 |
1010 |
210 |
580 |
280 |
420 |
300 |
100 |
80 |
3 |
1080 |
280 |
|||||||
4 |
1150 |
350 |
|||||||
5 |
1220 |
420 |
|||||||
6 |
1290 |
490 |
|||||||
7 |
1360 |
560 |
|||||||
8 |
1430 |
630 |
|||||||
9 |
1500 |
700 |
|||||||
10 |
1570 |
770 |
|||||||
11 |
1640 |
840 |
|||||||
12 |
1710 |
910 |
|||||||
125YS |
4 |
1480 |
435 |
725 |
315 |
820 |
- |
150 |
125 |
5 |
1560 |
515 |
|||||||
6 |
1640 |
595 |
|||||||
7 |
1720 |
675 |
|||||||
8 |
1800 |
755 |
|||||||
9 |
1880 |
835 |
|||||||
10 |
1960 |
915 |
|||||||
11 |
2040 |
995 |
|||||||
150YS |
4 |
1590 |
507 |
778 |
348 |
890 |
- |
200 |
150 |
5 |
1680 |
597 |
|||||||
6 |
1770 |
687 |
|||||||
7 |
1860 |
777 |
|||||||
8 |
1950 |
867 |
|||||||
9 |
2040 |
957 |
|||||||
10 |
2130 |
1047 |
|||||||
180YS |
2 |
1125 |
270 |
715 |
340 |
625 |
375 |
150 |
150 |
3 |
1230 |
375 |
|||||||
4 |
1335 |
480 |
|||||||
5 |
1440 |
585 |
|||||||
6 |
1545 |
690 |
|||||||
7 |
1650 |
795 |
|||||||
8 |
1755 |
900 |
|||||||
9 |
1860 |
1005 |
|||||||
10 |
1965 |
1110 |

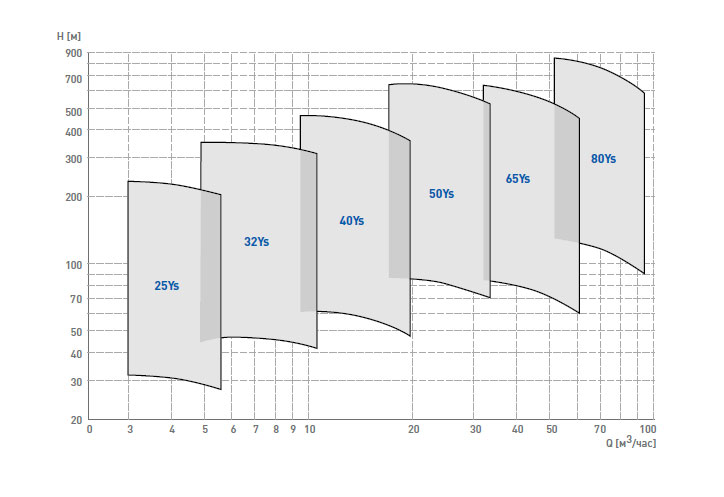

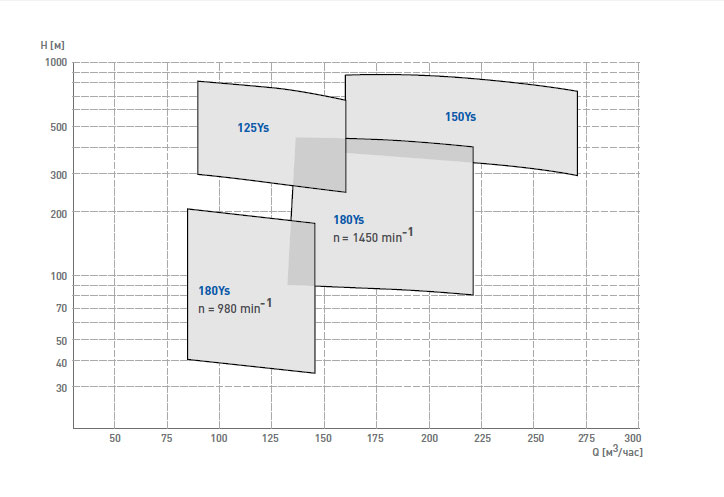

НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса |
Количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъёма H [м] |
Скорость вращения n [об/мин] |
Мощность на валу P [кВт] |
Вес насоса Модель m [кг] |
---|---|---|---|---|---|---|
25YS |
2 |
4,5 |
30 |
3000 |
0,9 |
52,6 |
3 |
45 |
1,4 |
57,8 |
|||
4 |
60 |
1,8 |
63 |
|||
5 |
75 |
2,3 |
68,2 |
|||
6 |
90 |
2,8 |
73,1 |
|||
7 |
105 |
3,2 |
78,6 |
|||
8 |
120 |
3,7 |
83,8 |
|||
9 |
135 |
4,1 |
89,4 |
|||
10 |
150 |
4,6 |
94,2 |
|||
11 |
165 |
5,1 |
99,4 |
|||
12 |
180 |
5,5 |
104,6 |
|||
13 |
195 |
6,0 |
109,8 |
|||
14 |
210 |
6,4 |
115 |
|||
15 |
225 |
6,9 |
120,2 |
|||
32YS |
2 |
8,5 |
44 |
3000 |
2,3 |
64,5 |
3 |
66 |
3,5 |
72 |
|||
4 |
88 |
4,6 |
80 |
|||
5 |
110 |
5,8 |
87,5 |
|||
6 |
132 |
6,9 |
95 |
|||
7 |
154 |
8,1 |
103 |
|||
8 |
176 |
9,3 |
110,5 |
|||
9 |
198 |
10,4 |
118 |
|||
10 |
220 |
11,6 |
126 |
|||
11 |
242 |
12,7 |
134 |
|||
12 |
264 |
13,9 |
141,5 |
|||
13 |
286 |
15,1 |
149 |
|||
14 |
308 |
16,2 |
157 |
|||
15 |
330 |
17,4 |
164,5 |
|||
40YS |
2 |
16 |
54 |
3000 |
4,2 |
108 |
3 |
81 |
6,3 |
119,8 |
|||
4 |
108 |
8,4 |
130,5 |
|||
5 |
135 |
10,5 |
142 |
|||
6 |
162 |
12,6 |
153 |
|||
7 |
189 |
14,7 |
164,5 |
|||
8 |
216 |
16,8 |
176 |
|||
9 |
243 |
18,9 |
187 |
|||
10 |
270 |
21,0 |
198,5 |
|||
11 |
297 |
23,1 |
210 |
|||
12 |
324 |
25,2 |
221 |
|||
13 |
351 |
27,3 |
232,5 |
|||
14 |
378 |
29,4 |
243,5 |
|||
15 |
405 |
31,5 |
255 |
|||
50YS |
2 |
27 |
80 |
3000 |
11,2 |
160 |
3 |
120 |
16,8 |
177 |
|||
4 |
160 |
22,4 |
194 |
|||
5 |
200 |
28,0 |
210 |
|||
6 |
240 |
33,6 |
227 |
|||
7 |
280 |
39,2 |
244 |
|||
8 |
320 |
44,8 |
261 |
|||
9 |
360 |
50,5 |
278 |
|||
10 |
400 |
56,1 |
295 |
|||
11 |
440 |
61,7 |
311 |
|||
12 |
480 |
67,3 |
328 |
|||
13 |
520 |
72,9 |
345 |
|||
14 |
560 |
78,5 |
362 |
|||
15 |
600 |
84,1 |
378 |
|||
65YS |
2 |
45 |
80 |
3000 |
14,4 |
162 |
3 |
120 |
21,6 |
181 |
|||
4 |
160 |
28,9 |
199 |
|||
5 |
200 |
36,1 |
217 |
|||
6 |
240 |
43,3 |
235 |
|||
7 |
280 |
50,5 |
253 |
|||
8 |
320 |
57,7 |
272 |
|||
9 |
360 |
64,9 |
290 |
|||
10 |
400 |
72,1 |
308 |
|||
11 |
440 |
79,3 |
326 |
|||
12 |
480 |
86,6 |
344 |
|||
13 |
520 |
93,8 |
363 |
|||
14 |
560 |
101,0 |
381 |
|||
15 |
600 |
108,2 |
399 |
|||
80YS |
2 |
75 |
120 |
3000 |
35,9 |
286 |
3 |
180 |
53,9 |
319 |
|||
4 |
240 |
71,8 |
352 |
|||
5 |
300 |
89,8 |
385 |
|||
6 |
360 |
107,7 |
418 |
|||
7 |
420 |
125,7 |
451 |
|||
8 |
480 |
143,6 |
484 |
|||
9 |
540 |
161,6 |
517 |
|||
10 |
600 |
179,5 |
550 |
|||
11 |
660 |
197,5 |
583 |
|||
12 |
720 |
215,4 |
616 |
|||
125YS |
4 |
130 |
280 |
3000 |
135,9 |
858 |
5 |
350 |
169,8 |
908 |
|||
6 |
420 |
203,8 |
958 |
|||
7 |
490 |
237,8 |
1008 |
|||
8 |
560 |
271,8 |
1058 |
|||
9 |
630 |
305,7 |
1108 |
|||
10 |
700 |
339,7 |
1158 |
|||
11 |
770 |
373,7 |
1208 |
|||
150YS |
4 |
230 |
320 |
3000 |
269,2 |
1174 |
5 |
400 |
336,5 |
1245 |
|||
6 |
480 |
403,8 |
1316 |
|||
7 |
560 |
471,1 |
1387 |
|||
8 |
640 |
538,4 |
1458 |
|||
9 |
720 |
605,7 |
1529 |
|||
10 |
800 |
673,0 |
1600 |
|||
180YS |
2 |
180 |
85 |
1500 |
55,6 |
967 |
3 |
128 |
83,7 |
1020 |
|||
4 |
170 |
111,2 |
1080 |
|||
5 |
212 |
138,6 |
1132 |
|||
6 |
255 |
166,8 |
1185 |
|||
7 |
297 |
194,2 |
1240 |
|||
8 |
340 |
222,4 |
1295 |
|||
9 |
383 |
250,5 |
1350 |
|||
10 |
425 |
278,0 |
1405 |
|||
180YS |
2 |
120 |
37 |
1000 |
16,1 |
967 |
3 |
56 |
24,4 |
1020 |
|||
4 |
75 |
32,7 |
1080 |
|||
5 |
93 |
40,5 |
1132 |
|||
6 |
112 |
48,8 |
1185 |
|||
7 |
131 |
57,2 |
1240 |
|||
8 |
150 |
65,4 |
1295 |
|||
9 |
168 |
73,2 |
1350 |
|||
10 |
187 |
81,5 |
1405 |
Характеристики приведены для чистой воды плотностью ρ =1000 кг/м3 с температурой T=15oC.
