Описание товара

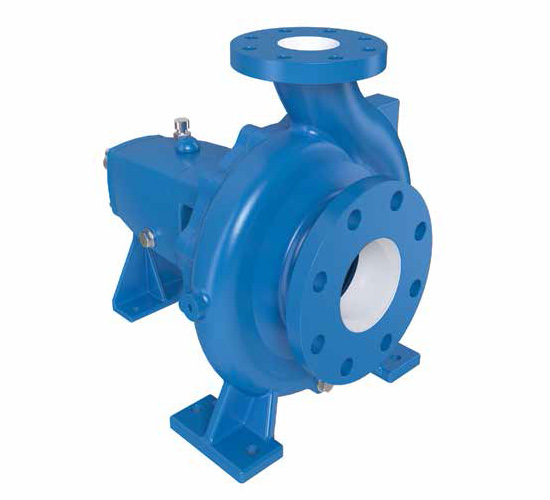

Насосы серии A предназначены для перекачки чистых или слегка загрязнённых твёрдыми частицами жидкостей, с температурой до 150°C

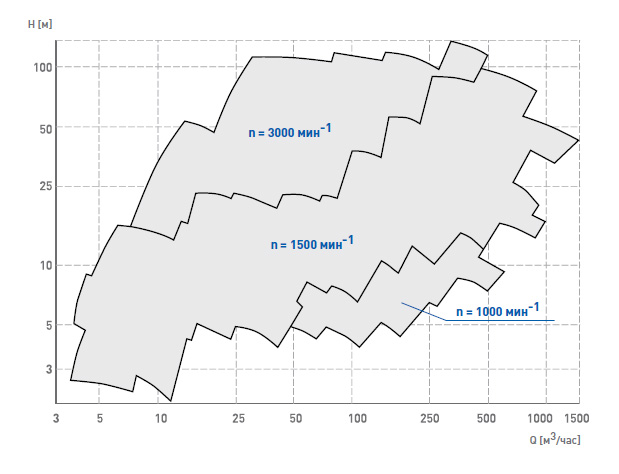

Q (расход) — 4 - 1500 м3/ч
H (напор) — 3 - 130 м
T (темп-ра жидкости) — до +150 °C

Применение

Насосы серии A – это универсальные насосы общего применения, предназначенные для перекачки различных жидкостей, таких как чистая холодная вода, горячая вода, загрязнённая вода, а также для перекачки некоторых химических продуктов. Они находят применение во многих отраслях промышленности, в том числе, например, в водоснабжении, энергетике, металлургии, горнодобывающей промышленности и т.д.

Конструкция

Одноступенчатые горизонтальные насосы с осевым входом, с собственными подшипниками, с рабочими колёсами закрытого типа и спиральными корпусами. Корпуса спроектированы так, что их можно демонтировать без отключения от трубопровода после снятия дистанционной муфты. Механические уплотнения различных типов могут применяться в зависимости от перекачиваемой жидкости. Подшипники качения с масляной смазкой.

Исполнение

Насосы серии A изготавливаются из различных материалов, в том числе из чугуна, литой углеродистой стали, литой легированной стали. Конструкционные материалы подбираются индивидуально для каждой версии изделия, в зависимости от вида перекачиваемой жидкости.

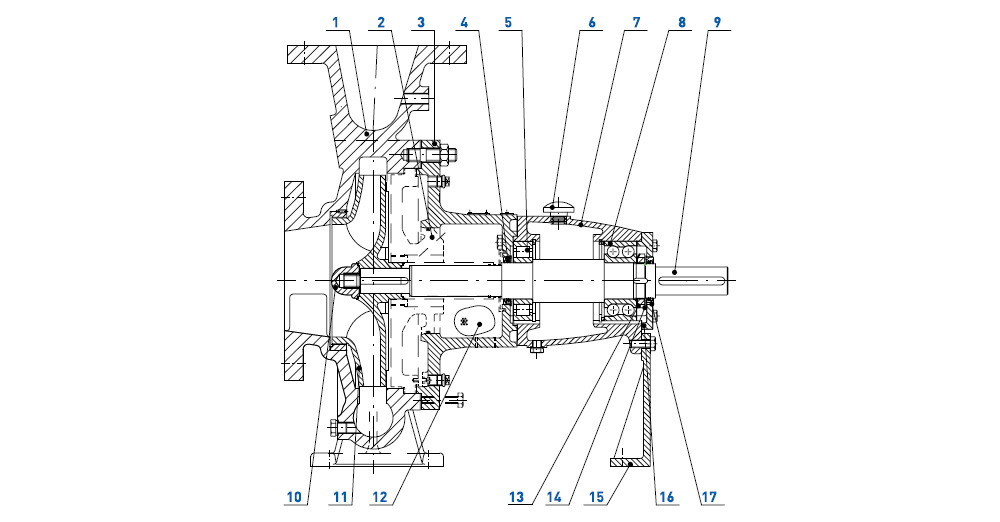

РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА


Наименование элемента Наименование элемента
1 Корпус 10 Гайка вала
2 Сальник 11 Рабочее колесо
3 Соединение корпуса подшипников 12 Кожух сальника
4 Лабиринтное уплотнение 13 Зубчатая шайба
5 Корпус 14 Гайка рабочего колеса
6 Вентиляционная пробка 15 Кронштейн
7 Корпус подшипника 16 Крышка подшипника
8 Подшипник 17 Лабиринтное уплотнение
9 Вал
