Насосы серии OG предназначены для перекачки шахтных и других промышленных вод
Q (расход) — 260 - 455 м3/ч
H (напор) — 460 - 1300 м
T (темп-ра жидкости) — до +60 °C
Применение
Насосы серии OG предназначены для перекачивания шахтных и других промышленных вод. Максимальный размер твёрдых включений в перекачиваемой жидкости составляет 2 мм, а максимальная плотность жидкости - 1020 кг/м3. Для насосов, приспособленных для перекачивания соляных растворов, допускается повышенная плотность жидкости.
В горнодобывающей промышленности насосы серии OG применяются в качестве насосов главного водоотлива в шахтах глубиной до 1300 м.
В других отраслях промышленности насосы серии OG применяются там, где необходимо перекачивание промышленных вод под давлением свыше 100 бар.
Конструкция
Насосы серии OG – это стационарные горизонтальные многоступенчатые насосы. Нагнетательный патрубок направлен вертикально вверх, а всасывающий – горизонтально, влево и вправо, в зависимости от необходимости. Применяются закрытые рабочие колёса, лопаточные направляющие аппараты. Осевая нагрузка уравновешивается разгрузочным диском. Могут применяться два вида подшипников: подшипники скольжения с масляной смазкой, или подшипники качения, смазываемые консистентной смазкой. Для герметизации вала применяется шнуровая набивка или механические уплотнения.
Исполнение
Материалы для конструкции насосов OG подбираются в зависимости от перекачиваемой жидкости.
Имеются три варианта выбора материалов:
- основное исполнение – для чистой воды,
- исполнение, стойкое к истиранию – для воды, содержащей загрязнения в виде твёрдых включений,
- солестойкое исполнение – для воды с химическими загрязнениями, содержащей твёрдые включения.
Для перекачки нетипичных жидкостей может быть применён нестандартный подбор материалов.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 8 | Центробежно-центростремительный направляющий аппарат |
2 | Крышка корпуса подшипника | 9 | Стяжной болт |
3 | Вкладыш подшипника | 10 | Центробежный направляющий аппарат |
4 | Корпус подшипника | 11 | Нагнетательная камера |
5 | Всасывающая камера | 12 | Разгрузочный диск |
6 | Ступенчатый корпус | 13 | Механическое уплотнение |
7 | Рабочее колесо |

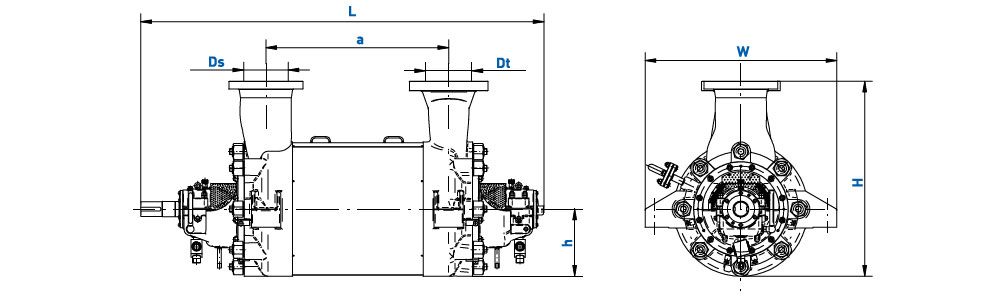

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | |||||||
---|---|---|---|---|---|---|---|---|
Количество ступеней |
L |
a |
W |
H |
h |
Ds |
Dt |
|
200 OG |
4 |
1850 |
550 |
1190 |
1560 |
860 |
240 |
200 |
5 |
1940 |
640 |
||||||
6 |
2030 |
730 |
||||||
7 |
2120 |
820 |
||||||
8 |
2210 |
910 |
||||||
9 |
2300 |
1000 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
200 OG |
4 |
375 |
560 |
2950 |
745 |
1745 |
5 |
700 |
930 |
1872 |
|||
6 |
840 |
1115 |
1999 |
|||
7 |
980 |
1300 |
2126 |
|||
8 |
1120 |
1485 |
2253 |
|||
9 |
1260 |
1670 |
2380 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
