Описание товара

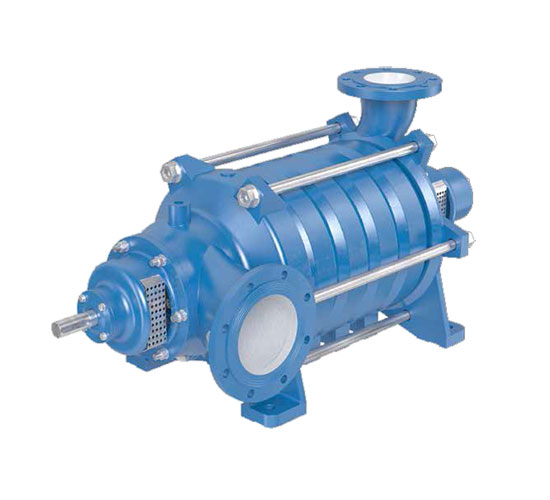

Насосы OS-AM, OS-B и OS-C предназначены для перекачки чистой или слегка загрязнённой воды
Q (расход) — 23 - 890 м3/ч
H (напор) — 30 - 370 м
T (темп-ра жидкости) — до +50 °C
Применение
Насосы OS-AM, OS-B и OS-C предназначаются для перекачивания чистой или слегка загрязнённой воды, содержащей механические примеси размером до 2 мм. Плотность перекачиваемой жидкости не должна превышать 1020 кг/м3 (1200 кг/м3 для солевого раствора). Насосы OS-AM, OS-B и OS-C, маркированные символом Ex, можно применять во взрывоопасных пространствах, как устройства I группы категории M2.
Типовое применение:
- осушение шахт,
- открытые горные выработки,
- сталелитейная промышленность,
- известково-цементные заводы,
- энергетика.
Конструкция
Стационарные многоступенчатые насосы, с закрытыми рабочими колёсами и лопаточными направляющими аппаратами. Всасывающий патрубок направлен горизонтально, вправо или влево, нагнетательный патрубок направлен вверх. Осевое усилие передаётся через подшипники, редуцируется при помощи отверстий или разгрузочных лопастей. Подшипники качения, не требующие охлаждения. Вал уплотнён шнуровой набивкой или механическими уплотнениями.
Исполнение
Материалы для конструкций насосов OS подбираются в зависимости от перекачиваемой жидкости.
Имеются три варианта выбора материалов:
- основное исполнение – для чистой воды,
- исполнение, стойкое к истиранию – для воды, содержащей загрязнения в виде твёрдых включений,
- солестойкое исполнение – для воды с химическими загрязнениями, содержащей твёрдые включения.
Для перекачки нетипичных жидкостей может быть применён нестандартный подбор материалов.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА

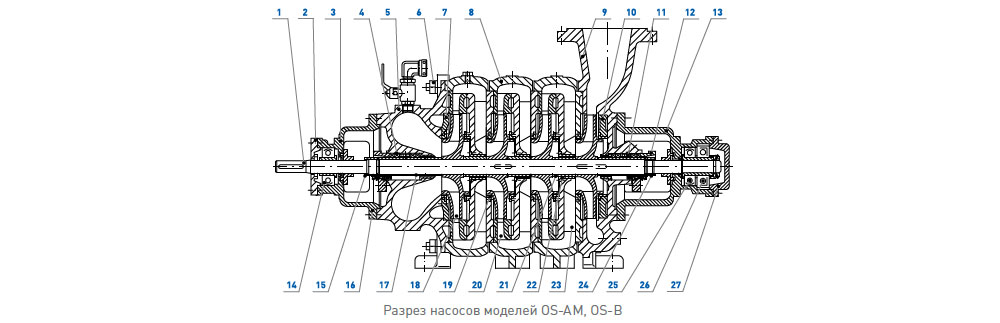

Разрез насосов моделей OS-AM, OS-B

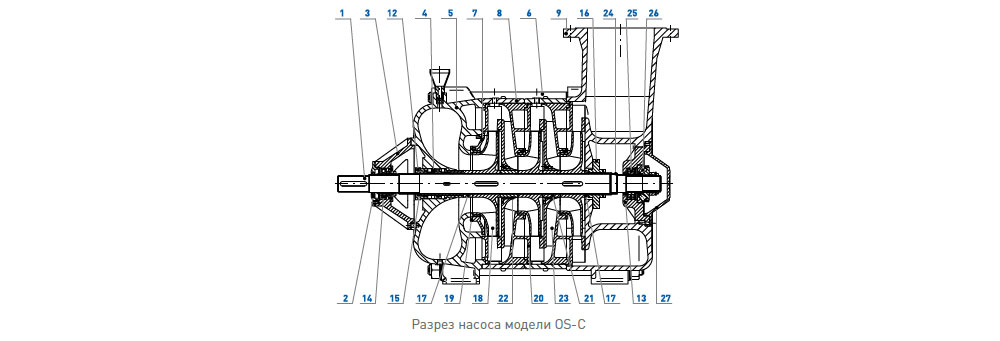

Разрез насоса модели OS-C
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 15 | Гайка вала |
2 | Крышка подшипника | 16 | Корпус подшипника |
3 | Корпус подшипника | 17 | Защитная втулка |
4 | Шнуровая набивка | 18 | Рабочее колесо |
5 | Корпус всасывающей камеры | 19 | Уплотняющее кольцо |
6 | Стяжной болт | 20 | Центробежный направляющий аппарат |
7 | Стенка всасывающей камеры | 21 | Дистанционная втулка |
8 | Ступенчатый корпус | 22 | Уплотняющая втулка |
9 | Корпус нагнетательной камеры | 23 | Центростремительный направляющий аппарат |
10 | Стенка нагнетательной камеры | 24 | Гайка вала |
11 | Гидравлический замок | 25 | Несущий подшипник |
12 | Сальник | 26 | Упорный подшипник |
13 | Корпус подшипника | 27 | Крышка подшипника |
14 | Несущий подшипник |
ГАБАРИТНЫЕ РАЗМЕРЫ

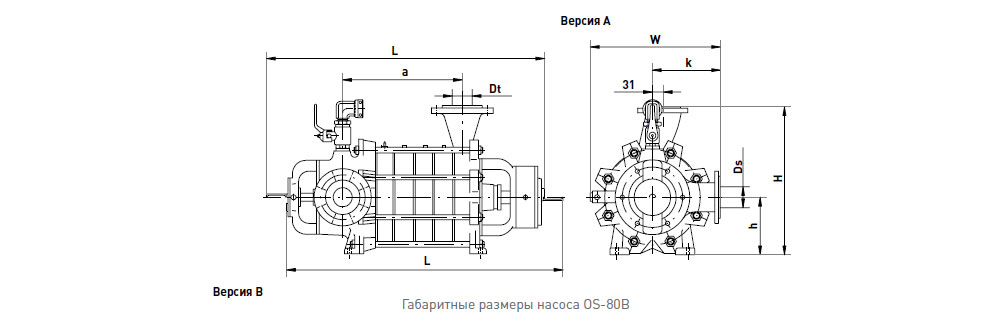

Габаритные размеры насоса OS-80B

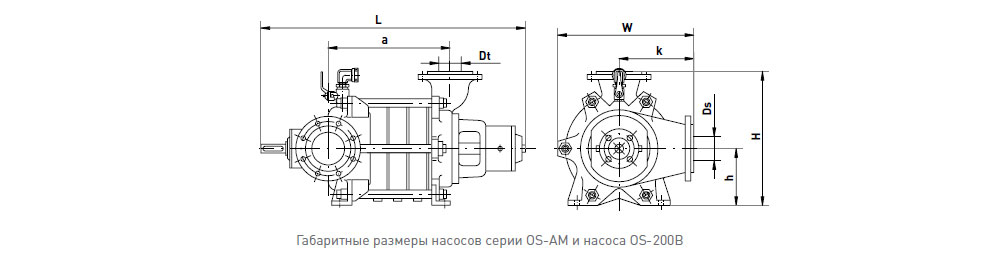

Габаритные размеры насосов серии OS-AM и насоса OS-200B

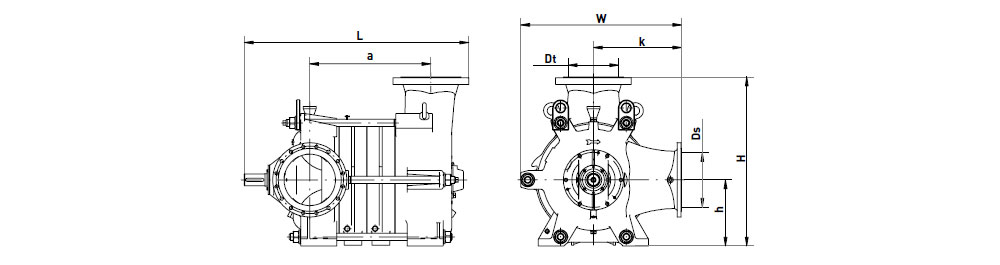

Габаритные размеры насоса OS-300C
Размеры [мм] |
Модель насоса | OS-80B | OS-100AM | OS-150AM | OS-200B | OS-250AM | OS-300C | ||
---|---|---|---|---|---|---|---|---|---|
Версия A | Версия B | ||||||||
L |
Количество |
2 |
769 |
768 |
944 |
1101 |
1367 |
1414 |
1337 |
3 |
837 |
836 |
1051 |
1225 |
1514 |
1568 |
1527 |
||
4 |
905 |
904 |
1158 |
1349 |
1661 |
1722 |
1717 |
||
5 |
973 |
972 |
1265 |
1473 |
1808 |
1876 |
1907 |
||
6 |
1041 |
1040 |
1372 |
1597 |
1955 |
- |
- |
||
7 |
1109 |
1108 |
- |
- |
- |
- |
- |
||
8 |
1177 |
1176 |
- |
- |
- |
- |
- |
||
a |
Количество |
2 |
162 |
291,5 |
367 |
478,5 |
567 |
634 |
|
3 |
230 |
398,5 |
491 |
625,5 |
721 |
824 |
|||
4 |
298 |
505,5 |
615 |
772,5 |
875 |
1014 |
|||
5 |
366 |
612,5 |
739 |
919,5 |
1029 |
1204 |
|||
6 |
434 |
719,5 |
863 |
1066,5 |
- |
- |
|||
7 |
502 |
- |
- |
- |
- |
- |
|||
8 |
570 |
- |
- |
- |
- |
- |
Модель насоса | OS-80B | OS-100AM | OS-150AM | OS-200B | OS-250AM | OS-300C | ||
---|---|---|---|---|---|---|---|---|
Версия A | Версия B | |||||||
Размеры [мм] |
W |
407 |
407 |
630 |
708 |
818 |
925 |
1095 |
k |
240 |
240 |
335 |
380 |
450 |
500 |
600 |
|
H |
507 |
507 |
615 |
735 |
855 |
975 |
1150 |
|
h |
212 |
212 |
280 |
315 |
355 |
425 |
450 |
|
Ds |
80 |
125 |
200 |
250 |
300 |
350 |
||
Dt |
80 |
100 |
150 |
200 |
250 |
300 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
OS-80B |
2 |
36 |
36 |
1450 |
5,6 |
185 |
3 |
54 |
8,4 |
219 |
|||
4 |
72 |
11,2 |
253 |
|||
5 |
90 |
14 |
287 |
|||
6 |
108 |
16,8 |
321 |
|||
7 |
126 |
19,6 |
355 |
|||
8 |
144 |
22,4 |
389 |
|||
OS-100AM |
2 |
81 |
58 |
1450 |
19 |
319 |
3 |
87 |
28,5 |
393 |
|||
4 |
116 |
38 |
467 |
|||
5 |
145 |
47,5 |
541 |
|||
6 |
174 |
57 |
615 |
|||
OS-150AM |
2 |
144 |
64 |
1450 |
35 |
473 |
3 |
96 |
52,5 |
578 |
|||
4 |
128 |
70 |
683 |
|||
5 |
160 |
87,5 |
788 |
|||
6 |
192 |
105 |
893 |
|||
OS-200B |
2 |
258 |
72 |
1450 |
67 |
780 |
3 |
108 |
100,5 |
926 |
|||
4 |
144 |
134 |
1070 |
|||
5 |
180 |
167,5 |
1215 |
|||
6 |
216 |
201 |
1356 |
|||
OS-250AM |
2 |
450 |
96 |
1450 |
153 |
1011 |
3 |
144 |
229,5 |
1221 |
|||
4 |
192 |
306 |
1431 |
|||
5 |
240 |
382,5 |
1641 |
|||
OS-300C |
2 |
750 |
122 |
1490 |
355 |
1587 |
3 |
183 |
560 |
1876 |
|||
4 |
244 |
710 |
2165 |
|||
5 |
305 |
900 |
2450 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
