Описание товара
Насосы типоразмеров OW-AM, OW-B и OW-F предназначены для перекачки шахтных вод, а также других промышленных вод с небольшим механическим загрязнением и с засолением
Q (расход) — 70 – 900 м3/ч
H (напор) — 160-850 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы OW-AM и OW-B предназначаются для осушения шахт. Характеристики отвечают объёму требований, в данном случае насосы обладают способностью перекачивания сотен кубических метров жидкости в час, с высотой подъёма до 800 метров. Прочная конструкция насосов OW-AM и OW-B соответствует неблагоприятным эксплуатационным условиям, типичным для осушения шахт. Насосы сконструированы с расчётом на повышенные внешние нагрузки и на наличие механических и химических загрязнений в шахтных водах.
Благодаря этим конструкционным характеристикам насосы OW-AM и OW-B, наряду с основным применением для осушения шахт, используются также в других отраслях промышленности, где есть необходимость в перекачке загрязнённой жидкости, таких как.
- сталелитейная промышленность,
- цементно-известковые заводы,
- открытые горные выработки.
Конструкция
Насосы OW-AM и OW-B – это стационарные горизонтальные многоступенчатые насосы. Нагнетательный патрубок направлен вертикально вверх, а всасывающий – горизонтально, влево и вправо, в зависимости от необходимости. Применяются закрытые рабочие колёса и лопаточные направляющие аппараты. Осевые усилия уравновешиваются за счёт разгрузочного диска. Могут применяться два вида подшипников: подшипники скольжения, смазываемые маслом, или подшипники качения, смазываемые консистентной смазкой. Для герметизации вала применяется шнуровая набивка или механические уплотнения.
Насосы серии OW могут применяться во взрывоопасных зонах как устройство группы I категории М2.
Исполнение
Материалы для конструкций насосов OW-AM и OW-B подбираются в зависимости от перекачиваемой жидко- сти.
Имеются три варианта выбора материалов:
- основное исполнение – для чистой воды,
- исполнение, стойкое к истиранию – для воды, содержащей загрязнения в виде твёрдых включений,
- солестойкое исполнение – для воды с химическими загрязнениями, содержащей твёрдые включения.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Крышка подшипника | 20 | Вал |
2 | Крышка маслёнки | 21 | Система охлаждения масла |
3 | Крышка подшипника | 22 | Дефлектор |
4 | Гайка вала подшипника | 23 | Сальник |
5 | Гидравлический замок | 24 | Шнуровая набивка |
6 | Всасывающая камера | 25 | Втулка сальника со стороны всасывающей камеры |
7 | Стенка всасывающей камеры | 26 | Pierścień uszczelniający I stopnia |
8 | Центробежный направляющий аппарат | 27 | Уплотняющее кольцо |
9 | Центростремительный направляющий аппарат | 28 | Уплотняющая втулка |
10 | Рабочее колесо | 29 | Дистанционная втулка |
11 | Ступенчатый корпус | 30 | Стяжной болт |
12 | Нагнетательная камера | 31 | Дроссельная втулка |
13 | Ścianka korpusu tłocznego | 32 | Втулка всасывающей камеры |
14 | Дистанционные шайбы | 33 | Упорное кольцо |
15 | Разгрузочный диск | 34 | Кольцо скольжения |
16 | Корпус разгрузочного диска | 35 | Втулка сальника со стороны нагнетательной камеры |
17 | Корпус | 36 | Гайка вала |
18 | Кожух сальника | 37 | Крышка подшипника |
19 | Вкладыш | 38 | Индикатор смещения вала |

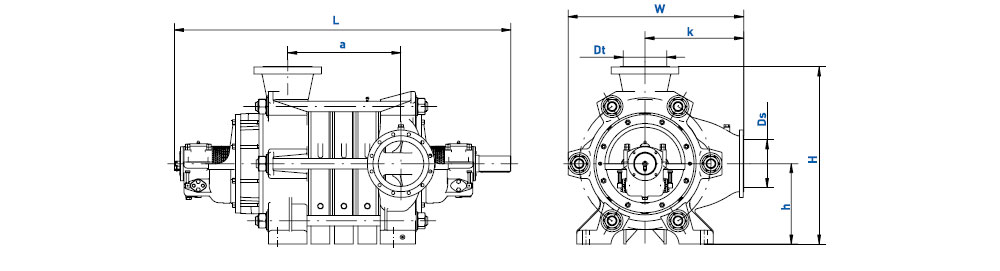

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | OW-100B | OW-150AM | OW-200AM | OW-250B | OW-250F | OW-300AM | |
---|---|---|---|---|---|---|---|---|
L |
Liczba |
3 |
1341 |
1424 |
1913 |
2065 |
2110 |
2151 |
4 |
1426 |
1513 |
2051 |
2220 |
2265 |
2337 |
||
5 |
1511 |
1602 |
2189 |
2375 |
2420 |
2523 |
||
6 |
1596 |
1691 |
2327 |
2530 |
2575 |
2709 |
||
7 |
1681 |
1780 |
2465 |
2685 |
2730 |
2895/3108* |
||
8 |
1766 |
1869 |
2603 |
2840 |
2885 |
3081/3294* |
||
9 |
1851 |
1958 |
2741 |
2995 |
3040 |
3480* |
||
10 |
1936 |
2047 |
2879 |
3150 |
3195 |
3666* |
||
11 |
- |
2136 |
3017 |
3305 |
- |
- |
||
a |
Liczba |
3 |
311 |
375 |
507 |
593 |
593 |
659 |
4 |
396 |
464 |
645 |
748 |
748 |
845 |
||
5 |
481 |
553 |
783 |
903 |
903 |
1031 |
||
6 |
568 |
642 |
921 |
1058 |
1058 |
1217 |
||
7 |
651 |
731 |
1059 |
1213 |
1213 |
1403 |
||
8 |
736 |
820 |
1197 |
1368 |
1368 |
1589 |
||
9 |
821 |
909 |
1335 |
1523 |
1523 |
1775 |
||
10 |
906 |
998 |
1473 |
1678 |
1678 |
1961 |
||
11 |
- |
1087 |
1611 |
1833 |
- |
- |
Размеры, обозначенные ( * ), касаются модели с двусторонним приводом.
Модель насоса | OW-100B | OW-150AM | OW-200AM | OW-250B | OW-250F | OW-300AM | |
---|---|---|---|---|---|---|---|
Размеры [мм] |
W |
619 |
653 |
1060 |
1158 |
1158 |
1273 |
k |
350 |
380 |
600 |
650 |
650 |
750 |
|
H |
605 |
605 |
1000 |
1170 |
1170 |
1200 |
|
h |
265 |
265 |
450 |
530 |
530 |
560 |
|
Ds |
150 |
200 |
250 |
300 |
300 |
350 |
|
Dt |
100 |
150 |
200 |
250 |
250 |
300 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
OW-100B |
3 |
100 |
198 |
2950 |
82,5 |
524 |
4 |
264 |
110 |
577 |
|||
5 |
330 |
137,5 |
630 |
|||
6 |
396 |
165 |
683 |
|||
7 |
462 |
192,5 |
736 |
|||
8 |
528 |
220 |
789 |
|||
9 |
594 |
247,5 |
842 |
|||
10 |
660 |
275 |
895 |
|||
OW-150AM |
3 |
160 |
204 |
2950 |
126 |
550 |
4 |
272 |
168 |
605 |
|||
5 |
340 |
210 |
660 |
|||
6 |
408 |
252 |
715 |
|||
7 |
476 |
294 |
770 |
|||
8 |
544 |
336 |
825 |
|||
9 |
612 |
378 |
880 |
|||
10 |
680 |
420 |
935 |
|||
11 |
748 |
462 |
990 |
|||
OW-200AM |
3 |
300 |
180 |
1450 |
210 |
2124 |
4 |
240 |
280 |
2314 |
|||
5 |
300 |
350 |
2504 |
|||
6 |
360 |
420 |
2694 |
|||
7 |
420 |
490 |
2884 |
|||
8 |
480 |
560 |
3074 |
|||
9 |
540 |
630 |
3264 |
|||
10 |
600 |
700 |
3454 |
|||
11 |
660 |
770 |
3644 |
|||
OW-250B |
3 |
500 |
210 |
1450 |
381 |
2985 |
4 |
280 |
508 |
3271 |
|||
5 |
350 |
635 |
3556 |
|||
6 |
420 |
762 |
3842 |
|||
7 |
490 |
889 |
4126 |
|||
8 |
560 |
1016 |
4412 |
|||
9 |
630 |
1143 |
4697 |
|||
10 |
700 |
1270 |
4982 |
|||
11 |
770 |
1397 |
5267 |
|||
OW-250F |
3 |
600 |
210 |
1485 |
440 |
3075 |
4 |
280 |
587 |
3373 |
|||
5 |
350 |
733 |
3691 |
|||
6 |
420 |
880 |
4000 |
|||
7 |
490 |
1027 |
4308 |
|||
8 |
560 |
1174 |
4616 |
|||
9 |
630 |
1320 |
4924 |
|||
10 |
700 |
1467 |
5232 |
|||
OW-300AM |
3 |
720 |
210 |
1450 |
528 |
3005 |
4 |
280 |
704 |
3345 |
|||
5 |
350 |
880 |
3685 |
|||
6 |
420 |
1056 |
4025 |
|||
7 |
490 |
1232 |
4365/4382* |
|||
8 |
560 |
1408 |
4705/4722* |
|||
9 |
630 |
1584 |
5062* |
|||
10 |
700 |
1760 |
5402* |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
Размеры, обозначенные ( * ), касаются модели с двусторонним приводом.
