Описание товара
Насосы серии OWH предназначены для перекачивания шахтных вод, а также прочих промышленных вод с небольшими механическими загрязнениями и с засолением

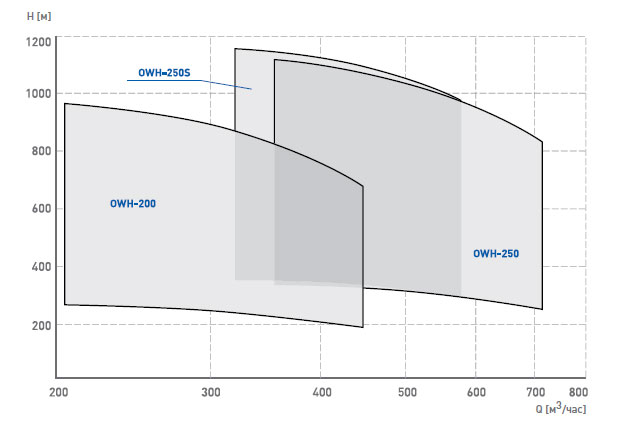

Q (расход) — 210 - 715 м3/ч
H (напор) — 220 - 1100 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы серии OWH предназначаются для осушения шахт. Высота подъёма достигает 1000 метров. Прочная конструкция насосов OWH соответствует неблагоприятным эксплуатационным условиям, типичным для осушения шахт. Насосы сконструированы с расчётом на повышенные внешние нагрузки и на наличие механических и химических загрязнений в шахтных водах.
Благодаря этим конструкционным характеристикам насосы OWH, наряду с основным применением для осушения шахт, применяются также в других отраслях промышленности, где есть необходимость в перекачке загрязнённой жидкости, таких как.
- сталелитейная промышленность,
- цементно-известковые заводы,
- открытые горные выработки.
Конструкция
Насосы серии OWH – это стационарные горизонтальные многоступенчатые насосы. Нагнетательный патрубок направлен вертикально вверх, а всасывающий – горизонтально, влево и вправо, в зависимости от необходимости. Применяются закрытые рабочие колёса и лопаточные направляющие аппараты. Осевые усилия уравновешиваются за счёт разгрузочного диска. Могут применяться два вида подшипников: подшипники скольжения с масляной смазкой, или подшипники качения, смазываемые консистентной смазкой. Для герметизации вала применяется шнуровая набивка или механические уплотнения.
Привод для наибольшей высоты подъёма двусторонний (два двигателя на насосе).
Насосы серии OWH могут применяться во взрывоопасных зонах как устройство группы I категории М2.
Исполнение
Материалы для конструкций насосов OWH подбираются в зависимости от перекачиваемой жидкости.
Имеются два стандартных варианта выбора материалов:
- исполнение, стойкое к истиранию – для воды, содержащей загрязнения в виде твёрдых включений,
- солестойкое исполнение – для воды с химическими загрязнениями, содержащей твёрдые включения.
Для перекачки нетипичных жидкостей может быть применён нестандартный подбор материалов.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 22 | Крышка подшипника |
2 | Крышка подшипника | 23 | Крышка подшипника |
3 | Крышка маслёнки | 24 | Индикатор смещения вала |
4 | Кожух сальника | 25 | Секционный подшипник |
5 | Гайка вала | 26 | Корпус подшипника |
6 | Уплотнитель | 27 | Гидравлический замок |
7 | Всасывающая камера | 28 | Втулка всасывающей камеры |
8 | Стенка всасывающей камеры | 29 | Втулка сальника со стороны всасывающей камеры |
9 | Рабочее колесо 1 ступени | 30 | Уплотняющее кольцо |
10 | Рабочее колесо | 31 | Уплотняющая втулка |
11 | Ступенчатый корпус | 32 | Дистанционная втулка |
12 | Центробежный направляющий аппарат | 33 | Дроссельная втулка |
13 | Центростремительный направляющий аппарат | 34 | Втулка всасывающей камеры |
14 | Стяжной болт | 35 | Упорное кольцо |
15 | Нагнетательная камера | 36 | Ограничитель |
16 | Стенка нагнетательной камеры | 37 | Корпус сальника |
17 | Дистанционные шайбы | 38 | Втулка сальника со стороны нагнетательной камеры |
18 | Кольцо скольжения | 39 | Сальник |
19 | Разгрузочный диск | 40 | Дефлектор |
20 | Корпус разгрузочного диска | 41 | Смазочное кольцо |
21 | Гайка вала | 42 | Крышка |

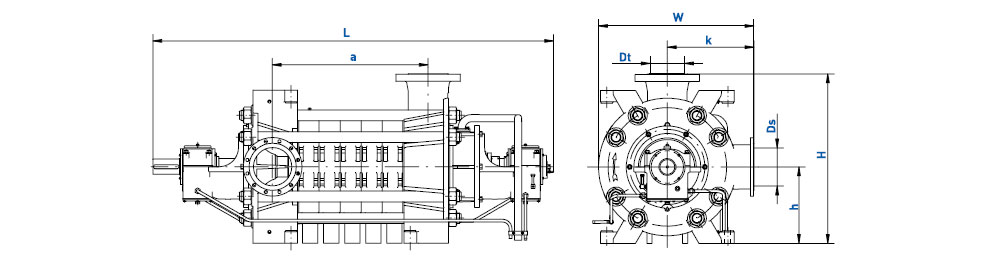

ГАБАРИТНЫЕ РАЗМЕРЫ
Размеры [мм] | Модель насоса | OWH-200 | OWH-250 | OWH-250S | |
---|---|---|---|---|---|
L |
Количество ступеней |
3 |
2058 |
2538 |
- |
4 |
2213 |
2703 |
- |
||
5 |
2368 |
2868 |
- |
||
6 |
2523 |
3033 |
3154 |
||
7 |
2678 |
3362* |
3483* |
||
8 |
2833 |
3527* |
3648* |
||
9 |
2988 |
3692* |
3813* |
||
10 |
3143 |
3857* |
3978* |
||
11 |
3298 |
- |
- |
||
a |
Количество ступеней |
3 |
595 |
685 |
- |
4 |
750 |
850 |
- |
||
5 |
905 |
1015 |
- |
||
6 |
1060 |
1180 |
1220 |
||
7 |
1215 |
1345 |
1385 |
||
8 |
1370 |
1510 |
1550 |
||
9 |
1525 |
1675 |
1715 |
||
10 |
1680 |
1840 |
1880 |
||
11 |
1835 |
- |
- |
Размеры, обозначенные ( * ), касаются модели с двусторонним приводом.
Модель насоса | OWH-200 | OWH-250 | OWH-250S | |
---|---|---|---|---|
Размеры [мм] |
W |
1180 |
1195 |
1220 |
k |
650 |
597 |
680 |
|
H |
1170 |
1330 |
1330 |
|
h |
530 |
600 |
600 |
|
Ds |
250 / 200* |
250 |
300 |
|
Dt |
200 |
250 |
250 |
* касается версии насоса для последовательной работы с притоком
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
OWH-200 |
3 |
315 |
240 |
1450 |
295 |
3633 |
4 |
320 |
393 |
3928 |
|||
5 |
400 |
491 |
4223 |
|||
6 |
480 |
589 |
4518 |
|||
7 |
560 |
687 |
4813 |
|||
8 |
640 |
785 |
5108 |
|||
9 |
720 |
883 |
5403 |
|||
10 |
800 |
981 |
5698 |
|||
11 |
880 |
1080 |
5993 |
|||
OWH-250 |
3 |
500 |
300 |
1450 |
544 |
5258 |
4 |
400 |
726 |
5864 |
|||
5 |
500 |
908 |
6470 |
|||
6 |
600 |
1090 |
7076 |
|||
7 |
700 |
1272 |
7682 |
|||
8 |
800 |
1453 |
8288 |
|||
9 |
900 |
1635* |
8918 |
|||
10 |
1000 |
1817* |
9524 |
|||
OWH-250S |
6 |
500 |
600 |
1450 |
1090 |
5612 |
7 |
700 |
1272* |
6091 |
|||
8 |
800 |
1453* |
6550 |
|||
9 |
900 |
1635* |
7009 |
|||
10 |
1000 |
1817* |
7468 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
Размеры, обозначенные ( * ), касаются модели с двусторонним приводом.
