Насосы серии ZW предназначены для перекачки чистой или промышленной воды
Q (расход) — 10 - 28 м3/ч
H (напор) — 160 - 320 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы серии ZW предназначены для перекачки чистой или промышленной воды. В горнодобывающей промышленности насосы ZW чаще всего применяются как оросительные насосы, входящие в комплект оборудования проходческих комбайнов. Кроме того, насосы серии ZW применяются везде, где требуется перекачка промышленных вод с давлением до 30 бар с небольшой производительностью.
Насосы ZW могут применяться во взрывоопасных зонах как устройства I группы категории M2.
Конструкция
Насосы серии ZW – это горизонтальные стационарные многоступенчатые насосы. Они оснащены закрытыми
рабочими колёсами и лопаточными центробежными направляющими аппаратами с боковым выходом. Нагнетательный патрубок направлен вертикально вверх, а всасывающий патрубок – вбок.
Осевое усилие, редуцированное при помощи разгрузочных отверстий в рабочих колёсах, передаётся через
подшипники качения.
Вал насоса закреплён в подшипниках качения с консистентной смазкой, без необходимости охлаждения. Уплотнения вала в базовой версии – шнуровая набивка или механические уплотнения. Насосы серии ZW работают со скоростью вращения 3000 об/мин.
Исполнение
Насосы серии ZW изготавливаются с количеством ступеней от 5 до 10, в зависимости от требуемых рабочих параметров.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Вал | 19 | Сальник |
2 | Крышка подшипника | 20 | Кожух сальника |
3 | Уплотняющее кольцо | 21 | Корпус подшипника II |
4 | Дефлектор | 22 | Дефлектор |
5 | Корпус подшипника I | 23 | Tuleja подшипника |
6 | Uszczelnienie | 24 | Уплотняющее кольцо |
7 | Стяжной болт | 25 | Гайка вала |
8 | Tuleja | 26 | Tuleja łożyskowa |
9 | Всасывающая камера | 27 | Подшипники toczne |
10 | Ступенчатый корпус | 28 | Дистанционная втулка |
11 | Рабочее колесо | 29 | Сальник |
12 | Уплотняющее кольцо | 30 | Защитная втулка |
13 | Уплотняющее кольцо | 31 | Стенка всасывающей камеры |
14 | Kierownica | 32 | Дистанционная втулка |
15 | Уплотняющая втулка | 33 | Уплотняющее кольцо |
16 | Нагнетательная камера | 34 | Подшипники toczne |
17 | Гидравлический замок | 35 | Крышка подшипника |
18 | Tuleja dławnicy | 36 | Гайка вала |

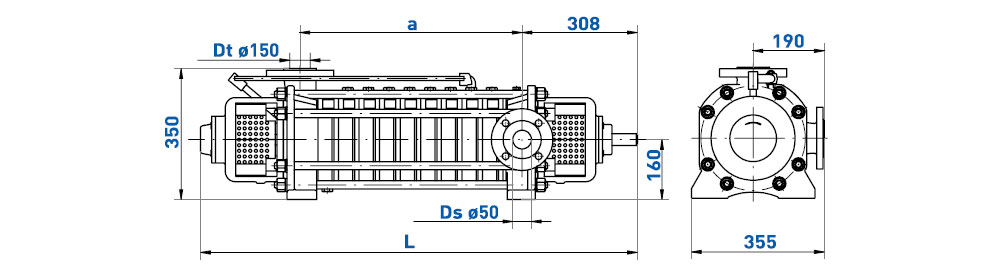

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Размеры [мм] | ZW-50A | |
---|---|---|---|
L |
Количество ступеней |
6 |
950 |
7 |
1005 |
||
8 |
1057 |
||
9 |
1115 |
||
10 |
1170 |
||
a |
Количество ступеней |
6 |
374 |
7 |
429 |
||
8 |
484 |
||
9 |
539 |
||
10 |
594 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней | Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность на валу Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
ZW-50A |
6 |
23 |
179 |
2950 |
23,1 |
145 |
7 |
209 |
27 |
157 |
|||
8 |
238 |
30,8 |
170 |
|||
9 |
268 |
34,7 |
182 |
|||
10 |
298 |
38,5 |
195 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
