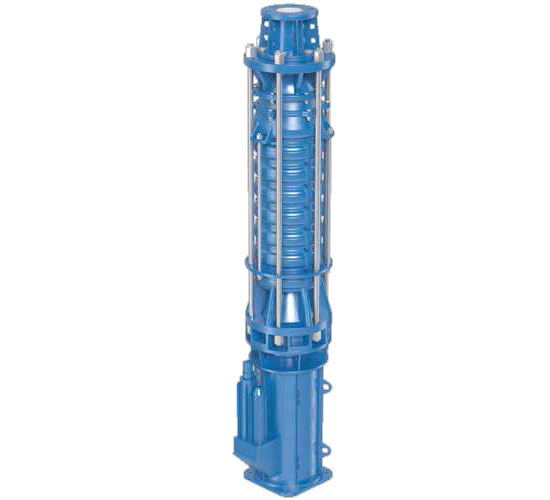

Насосы серии OWZ предназначены для главного водоотлива в шахтах

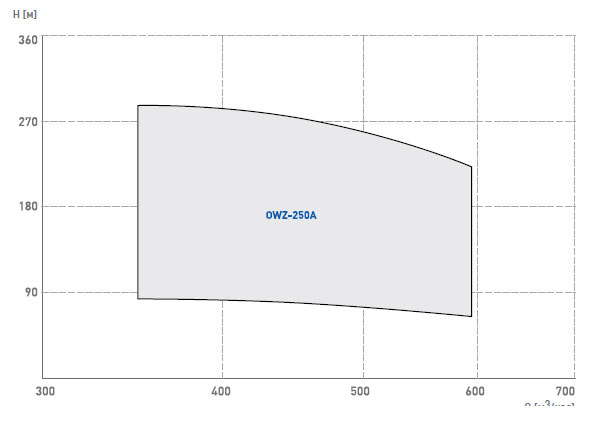

Q (расход) — 350 - 590 м3/ч
H (напор) — 80 - 295 м
T (темп-ра жидкости) — до +30 °C
Применение
Насосы серии OWZ обычно применяются при осушении карьеров и шахт. Они также применяются во всех случаях, когда для перекачки загрязнённой воды необходимы погружные насосы с большой производительностью и высотой подъёма.
Конструкция
Многоступенчатые вертикальные погружные центробежные насосы, с закрытым рабочим колесом и лопаточными направляющими аппаратами. Вход воды расположен на контуре между насосом и двигателем, а нагнетательный патрубок направлен вертикально вверх. Насос подвешивается на питающий трубопровод.
Подшипники скольжения установлены в масляных камерах, закрытых механическими уплотнениями. Присутствие твёрдых абразивных включений в перекачиваемой жидкости не влияет на работу подшипников. Верхний подшипник типа Mitchell уравновешивает осевую нагрузку. Для насосов меньших размеров подшипники, как радиальные, так и осевые – это подшипники качения с масляной смазкой.
Для привода насоса применён погружной сухой двигатель с напряжением питания 6000 В, со степенью защиты IP X8, расположенный под насосом. Мощность передаётся с электродвигателя через гибкую муфту. Двигатель имеет собственные подшипники качения. Насосный узел снабжён собственной системой мониторинга, в том числе датчиком температуры подшипников и обмотки двигателя, а также датчиком наличия воды в масляных камерах двигателя.
Исполнение
Рабочие колёса, направляющий аппарат и корпуса выполнены из литой стали.
Вал, болты, гайки – нержавеющая сталь.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
№ | Наименование элемента | № | Наименование элемента |
---|---|---|---|
1 | Привод | 9 | Корпус подшипника |
2 | Корпус всасывающей камеры | 10 | Корпус нагнетательной камеры |
3 | Стяжной болт | 11 | Муфта |
4 | Центростремительный направляющий аппарат | 12 | Фильтр всасывающей камеры |
5 | Центробежный направляющий аппарат | 13 | Вал |
6 | Рабочее колесо | 14 | Масло |
7 | Ступенчатый корпус | 15 | Маслёнка |
8 | Корпус уплотнения |

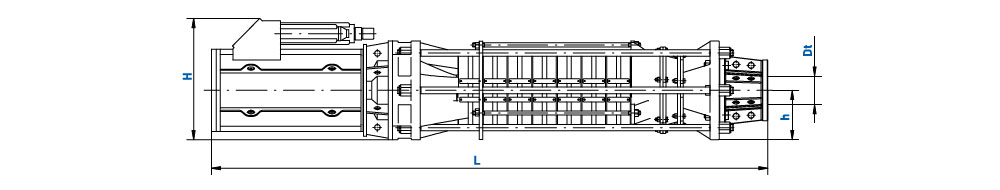

ГАБАРИТНЫЕ РАЗМЕРЫ
Модель насоса | Количество ступеней | Размеры [мм] | |||
---|---|---|---|---|---|
L | H | h | Dt | ||
OWZ-250A |
3 |
3638 |
1095 |
425 |
250 |
4 |
3967 |
||||
5 |
4162 |
||||
6 |
4357 |
||||
7 |
4552 |
НОМИНАЛЬНЫЕ ХАРАКТЕРИСТИКИ
Модель насоса | Количество ступеней |
Производи- тельность Q [м3/час] |
Высота подъема H [м] |
Скорость вращения n [об/мин] |
Мощность двигателя Ps [кВт] |
Вес m [кг] |
---|---|---|---|---|---|---|
OWZ-250A |
3 |
500 |
114 |
1500 |
315 |
6824 |
4 |
151 |
315 |
7013 |
|||
5 |
188 |
500 |
7202 |
|||
6 |
225 |
500 |
7391 |
|||
7 |
262 |
500 |
7580 |
Характеристики приведены для чистой воды плотностью p = 1000 кг/м3 с температурой T = 15oC.
