Описание товара

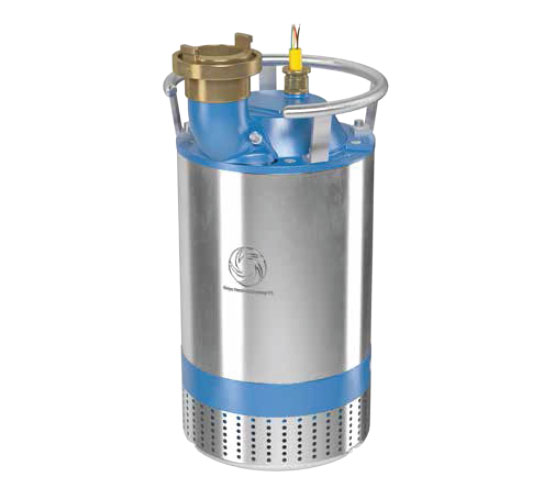

Насосы серии SP предназначены для перекачки шахтных и промышленных вод с умеренным механическим загрязнением, или засоленных вод

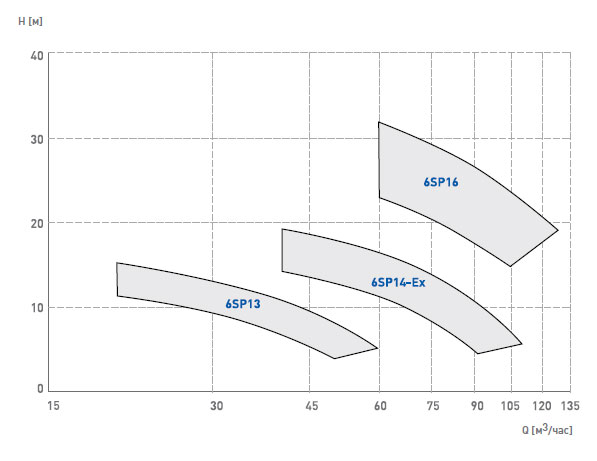

Q (расход) — 18 - 130 м3/ч
H (напор) — 4 - 32 м
T (темп-ра жидкости) — до +40 °C
Применение
Насосы SP предназначены для перекачки шахтных и промышленных вод, содержащих твёрдые частицы.
Типовое применение:
- подземные горнопромышленные предприятия – для осушения шахт, в том случае, когда присутствует угроза взрыва метана или угольной пыли,
- осушение территории строительства.
Конструкция
Погружные одноступенчатые насосы с закрытым рабочим колесом, установленным непосредственно на валу электродвигателя. Двигатель охлаждается перекачиваемой жидкостью при помощи охлаждающей рубашки. Нагнетательный патрубок находится в верхней части насоса. Вал насоса уплотнён при помощи двойного механического уплотнения в масляной камере между рабочим колесом и двигателем.
Насосный комплекс снабжён системой мониторинга, состоящей из датчика температуры подшипников двигателя и обмотки, датчика влажности и электрической защиты от перегрузки или от работы насоса всухую.
Во взрывобезопасном исполнении насосы допускаются к применению в пространствах, где есть опасность взрыва метана или угольной пыли, как устройство I группы категории M2, согласно Директиве 94/9/ЕС (ATEX) – Ex d 1 Mb.
Исполнение
Cтандартная версия: рабочее колесо – износостойкая литая сталь; корпус насоса – алюминиевый сплав; вал, болты, гайки – нержавеющая сталь. В солестойкой версии все элементы изготавливаются из литой нержавеющей стали.
РАЗРЕЗ / ПЕРЕЧЕНЬ ЭЛЕМЕНТОВ НАСОСА
| № | Наименование элемента | № | Наименование элемента |
|---|---|---|---|
| 1 | Быстроразъёмный нагнетательный патрубок | 7 | Гайка вала |
| 2 | Держатель | 8 | Двигатель |
| 3 | Механическое уплотнение | 9 | Механическое уплотнение |
| 4 | Корпус нагнетательной камеры | 10 | Рабочее колесо |
| 5 | Призматический паз | 11 | Крышка всасывания |
| 6 | Шайба | 12 | Фильтр всасывания |
